MH系列竖向钢筋电渣压力焊机

(竖向钢筋埋弧对焊机)

     该系列焊机分为焊接电源与控制系统一体的同体式和焊接电源与控制系统两体的分体式两种结构方式。分体式可配普通交流或直流焊机电源。极头制造精密、轻便、装卡容易、分为齿轮式杠杆式两种,可以满足不同用户的需要。

    本焊机利用现代电子技术,焊接程序数字显示,控制灵敏,起弧容易,焊接质量稳定可靠,焊件合格率可达100%,并且节省竖向钢材10-30%,节约电能80%以上,提高工效6倍,在焊接过程中采用埋弧工艺,无弧光、高温辐射、飞溅、烟尘等,改善了劳动条件。

    该技能对Φ14-Φ40的Ⅰ、Ⅱ、Ⅲ级钢筋在施工现场实施对焊。一体化焊机也可作为普通焊机使用,是替代目前我国建筑行业传统焊接工艺的换代产品。

    主要技术参数:

                   规格

技术数据

MH-36同体式 MH-36分体式 MH-40同体式 MH-40分体式
电源电压 380V 380V
额定输入电流 102A 123A(74A)
可焊钢筋直径 Φ14-Φ36mm Φ14-Φ36mm
空载电压 70-80V 67-77V
焊接电流种类 交流 交流或直流
焊接时间 12S-40S 12S-45S
焊接电流 200A-610A 200A-750A
熔化量 20±5mm 20±5mm
对接压力 >3000N >3000N
配套电源 BX3-500-2/BX1-630 BX3-720或ZX5-630
全套重量 302Kg 314Kg(330Kg)

MH-36、40竖向钢筋电渣压力焊机使用说明书

HYS-630型钢筋电渣压力焊机使用说明书

MH系列钢筋竖向电渣压力焊机产品图样:

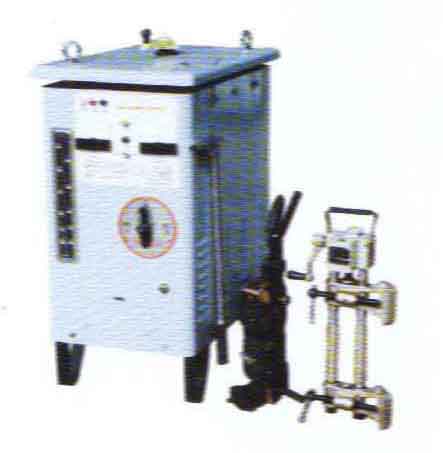

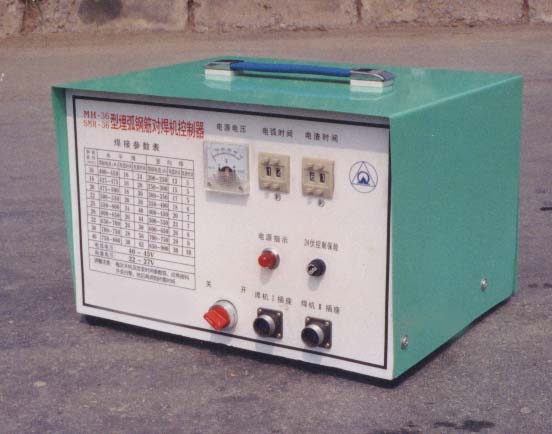

                 焊机外形图                    分体式控制箱

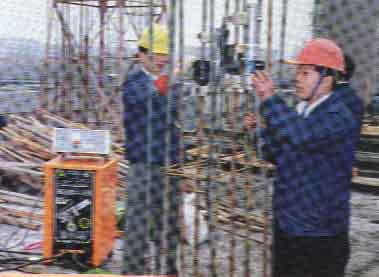

      齿轮式机头及控制盒外形图                 施工现场

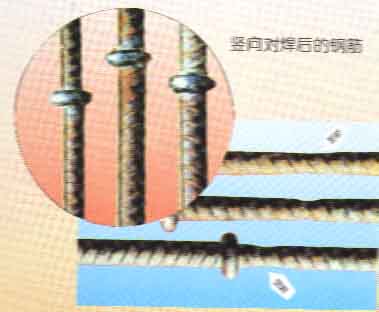

                          焊接完毕后的钢筋
